超低频高压发生器 使 用 特 别 说 明警告：如果频率不能满足要求时升压，一定会损坏仪器，此种损坏不在保修范围内。一、用本仪器做电缆和发电机耐压试验前，应该先用兆欧表进行测试，兆欧表测试没有问题 后，才能使用本仪器。二、开机前一定用放电棒将试品充分放电(放电棒使用方法为：先用限流放电端放电，再用接地端放电)。配两个升压器的超低频接线方法：当单独使用升压器I时(试验电压≤30KV)，仪器控制输出I务必接到升压器I，控制输出II不连接。当升压器I与升压器II串联使用时(试验电压≤80KV)，仪器控制输出I务必接到升压器I，控制输出II务必接到升压器II，不能接反！否则会损坏仪器或者试品。三、开机升压后，如需要中断请不要关闭电源开关，请务必使用停机键，用放电棒将试品充分放电后再关闭电源。否则一定会损坏仪器！！！四、请务必严格按照屏幕提示操作，试验时请将高压线接头旋紧、接触好。五、由于升压器内绝缘油已装满，升压后可能有少量油溢出，是正常现象，不影响使用。六、10KV电缆试验时，应单相试验，电压设定为18KV，频率设定为0.1Hz(使用)、0.05Hz(使用)、0.02Hz(升压过程较慢)、0.01Hz(升压过程很慢，10～40分钟，适合10公里以上电缆)，说明书上所说的带载能力是理论值，现场时10KV电缆长度可达到3-20公里。

超低频高压发生器 试验时间到后，仪器自动停机。试验中若无破坏性放电发生，则认为通过耐压试验。8、在升压和耐压过程中，如电流异常增大，电压不稳，试品电缆发生异味，烟雾或异常响声或闪烙等现象，应立即停止升压，停机后查明原因。这些现象如果是试品电缆绝缘部分薄弱引起的，则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所致，应将试品电缆清洁干燥处理后，再进行试验。9、试验过程中，如果遇到非试品电缆绝缘缺陷使仪器出现过流保护，在查明原因后，应重新进行全时间连接耐压试验。不得仅进行“补足时间”试验图8 单相测量连线图 八、大型高压发电机的超低频耐压试验方法对发电机的超低频耐压试验操作方法与以上对电缆的操作方法相似。下面就不同的地方作重点补充说明。1、在交接、大修、局部更换绕组以及常规试验时，均可进行此项试验。用0.1Hz超低频对电机进行耐压试验，对发电机端部绝缘的缺陷比工频耐压试验更有效。其原因是在工频电压下，由于从线棒流出的电容电流在流经绝缘外面的半导体防晕层时造成了较大的电压降，因而使端部的线棒绝缘上承受的电压减小；而在超低频情况下，此电容电流大大减小了，半导体防晕层上的压降也大为减小，故端部绝缘上电压较高，便于发现缺陷。2、连线方法：试验时应分相进行，被试相加压，非被试相短接接地。如图9所示3、按照有关规程的要求，试验电压峰值可按如下公式确定：Ｕmax＝√2βＫUo其中Ｕmax ：为0.1Hz试验电压的峰值（kV）β：0.1Hz与50Hz电压的等效系数，按我国规程的要求,取1.2Ｋ：通常取1.3∽1.5 　一般取1.5Ｕo ：发电机定子绕组额定电压（kV）例如：额定电压为13.8 kV的发电机，超低频的试验电压峰值计算方法为：Ｕmax＝×1.2×1.5×13.8≈35.1(kV)4、试验时间按有关规程进行5、在耐压过程中，若无异常声响、气味、冒烟以及数据显示不稳定等现象，可以认为绝缘耐受住了试验的考验。为了更好地了解绝缘情况，应尽可能监视绝缘的表面状态，特别是空冷机组。经验指出，外观监视能发现仪表所不能反映的发电机绝缘不正常现象，如表面电晕、放电等。

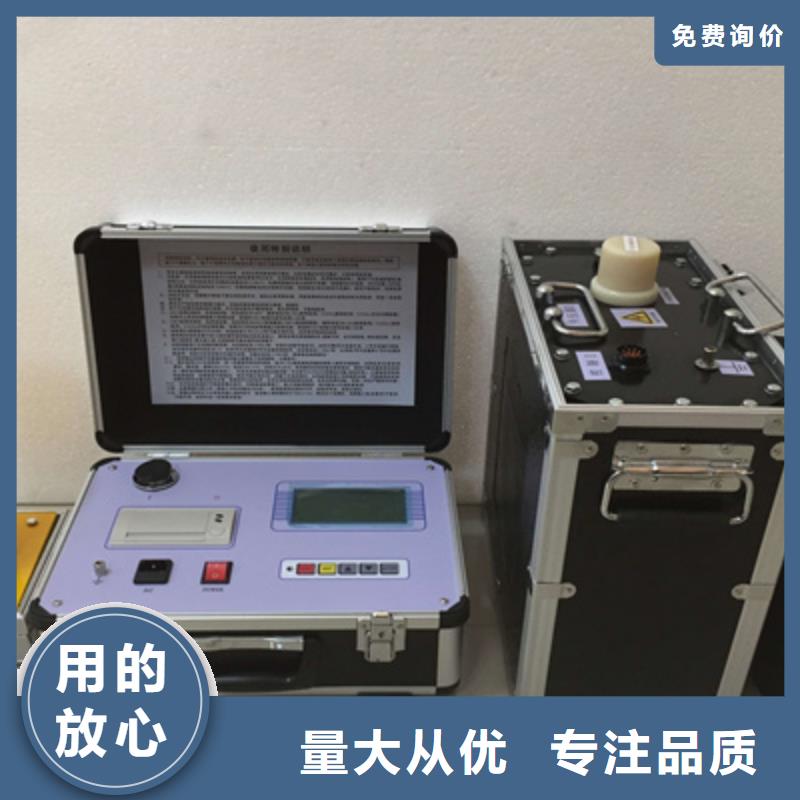

超低频高压发生器 0.1Hz超低频高压发生器一、超低频系列产品及选用 1、80KV超低频 表1型号 额定电压带载能力电源保险管重量用途80KV 超低频 80kV(峰值)0.1Hz,≤0.5μF 25A控制器：6kg升压体I：39kg升压体II：59kg用于35KV及以下电缆、发电机0.05Hz,≤1.0μF0.02Hz,≤2.5μF0.01Hz,≤5.0μF根据被试对象选择适当规格的产品。使用时，试品电容量不得超过仪器的额定容量。试品电容量过小，会影响输出波形。若小于0.05μF，仪器将不能正常输出。可并联0.05 μF的电容辅助输出。下面是一些设备的电容量，供用户参考。不同发电机的单相对地电容量表2火 电水电发电机容量（MW）交联聚乙烯绝缘单芯电力电缆的电容量(μF/km) 试品电流的估算方法：计算公式：　Ｉ＝２πfＣＵ二、超低频绝缘耐压试验原理超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内 外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一。试验程序大大地减化，与工频试验相比优越性更多。这就是为什么发达普遍采用这一方法的原因。我国电力部已委托武汉高压研究所起草了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在推广这一方法，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验之中。
