模拟断路器 试验时由专人用万用表监视自投跳合闸输出压板电压。动作方式（2）：手动跳开模拟断路器A相开关，模拟主保护跳开4DL、1DL，备自投装置延时S2自动投入2DL、5DL，可用1DL2-1起表，2DL2-1停表，测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。（3）三台变四母线两分段母联自投方式如下图：正常运行时1DL、3DL、4DL、6DL合闸状态，2DL、5DL分闸状态。模拟开关A相对应1DL，B相对应2DL，C相对应4DL（次试验），C相对应5DL（第二次试验）。试验接线如下图：动作方式（1）：该方式做两次，手动拉开K开关，模拟＃1变上电源失压，备自投装置判断＃1母线失压，1DL无流。II母线有压，延时S1将自动断开断路器1DL，合2DL，跳4DL（次）、合5DL（第二次）。可用K开关起表，1DL2-1或2DL2-1停表，测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。动作方式（2）：该方式做两次，手动跳开模拟断路器A相开关，模拟主保护跳开1DL，备自投装置延时S2跳4DL，合2DL、5DL。可用1DL2-1起表，2DL2-1停表，测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。其他备自投方式与上述类似，在具体的实验中可参照上述方法做相应的修改灵活运用。另外不同的备自投在时间的设置上也有一些不同，请示情况自行处理。TH--12微机型模拟断路器在做整组试验时可替代运行的高压断路器，并可提供跳、合闸的空接点给微机继电保护测试仪使用来控制投切故障量输出。下图为某保护装置的开关控制回路

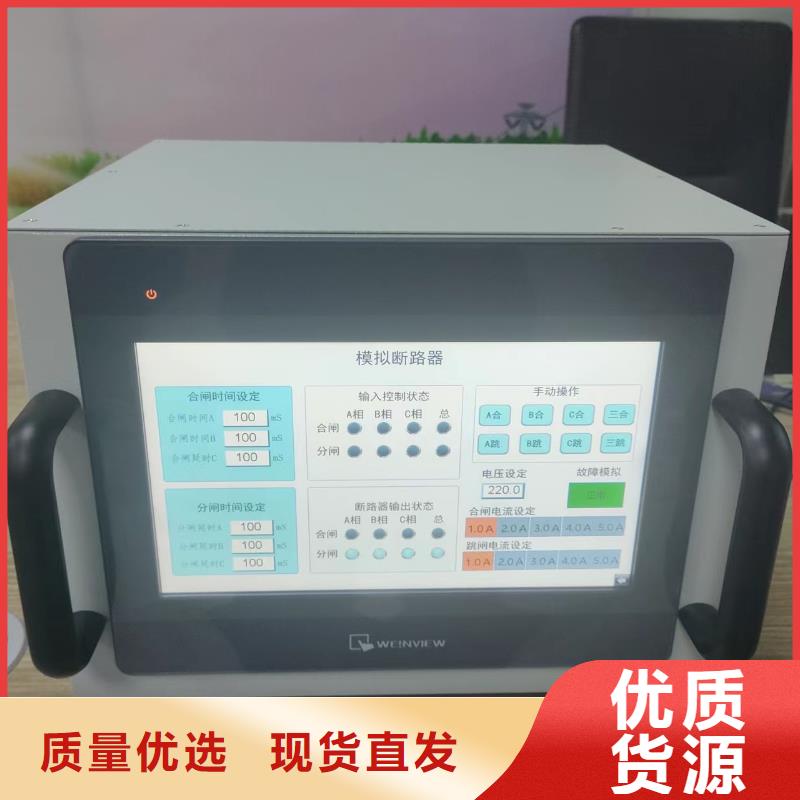

模拟断路器工作原理模拟断路器的输入分别接入被测试成套继电保护装置的分相跳合闸回路或三跳三合回路；模拟断路器的跳合闸输出分别引入微机测试装置，试验中由它们共同完成跳闸、合闸和重合闸的过程。 跳合闸时间根据高压断路器的性能可从0到500ms间整定，跳合闸电流可按1A、2A、3A、4A、5A整定。本装置上电后，模拟断路器A、B、C三相是处于合闸状态，合闸指示红灯应亮。当保护装置加入故障电流、电压后，保护装置动作，此时送出跳闸信号，模拟断路器CPU单元收到跳闸信号后，立即开始计时，准备跳闸。 当跳闸时间达到整定值时，控制动作单元跳闸，同时切断保护装置的跳闸信号。合闸和重合闸过程类似。四．使用说明1．面板开关、按键其功能介绍：（1）指示灯：①电源指示灯模拟断路器上电后，电源指示灯亮，说明系统电源正常②运行指示灯模拟断路器上电后，运行指示灯亮。说明系统运行正常。③状态指示灯该灯在模拟断路器在状态发生变化时瞬间闪烁一下。 ④跳闸指示灯模拟断路器处于跳闸状态时，该指示灯亮，从上至下分别指示A、B、C三相⑤合闸指示灯模拟断路器处于合闸状态时，该指示灯亮，从上至下分别指示A、B、C三相（2）相关功能键：①设置、确定、增大、减少：按下设置键，按增加、减少键可设置TA的时间；按确定键，则设置完毕；若继续按下设置键，依次可进行TB、TC、HA、HB、HC的设置，设置完毕，按下确认键让系统确认。

模拟断路器 二、技术参数?工作电源电压： AC 220V10％ 50Hz 工作电流小于0.5A。?跳、合闸操作电压：DC 220V或DC 110V。?跳、合闸时间：20ms、30ms、40ms、50ms、60ms、70ms、80ms、90ms、100ms、110 ms，误差不超过±5 ms。?合闸时间选择：40ms、60ms、80ms、100ms、120ms、140ms、160ms、180ms、200ms、500 ms，误差不超过±5ms，（500ms时，误差不超过±20 ms）。?跳、合闸电流：跳闸电流选择：02(B/C) 0.5A、1.0A、1.5A、2.0A、2.5A。05(B/C) 1.0A、1.5A、2.0A、3.0A、4.0A、5.0A。 跳闸线圈Ⅰ、Ⅱ并联使用时,跳闸电流增大一倍。合闸电流选择：02(B/C) 0.5A、1.0A、1.5A、2.0A、2.5A。05(B/C) 1.0A、1.5A、2.0A、3.0A、4.0A、5.0A。 当输入跳合闸电流超过30％整定电流时，可靠动作；小于30％整定电流时，可靠不动。跳、合闸电流由跳、合闸时间控制自动切断。当通过面板上的“手动合闸”和“手动跳闸”按钮来操作断路器模拟装置时，断路器模拟装置跳、合闸线圈中没有电流通过。?断路器失灵：当按下断路器失灵按钮时，断路器不动作，跳、合闸电流延时1s后断开，再经20s后恢复有电流状态。?开出量：接点容量： DC 220V /0.5A，AC 220V/ 5A。断路器位置输出接点：断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。跳闸线圈Ⅰ每相1对常开和1对常闭接点。跳闸线圈Ⅱ有每相2对常开接点。手合、手跳接点：手合、手跳按钮各有一对同步输出常开接点。当手合、手跳按钮按下时,接点接通。其中手合接点动作后自保持，由手跳按钮复位。手跳按钮释放时手跳接点延时60ms返回。?直流辅助电压源：幅值：直流220V、110V可切换。准确度：1％输出功率： 220V时输出功率大于330W，110V时输出功率大于220W。?尺寸和重量：
