电容电流测试仪电容的测量：图21为三相Y形AB相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在母线B相上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上方可测量，完成后转下一相接线。图21Y形联接被试电容AB相接线图图22为三相Y形BC相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排B相上、黑色夹子夹在母线C相上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组B相引线上方可测量，完成后转下一相接线。图22Y形联接被试电容BC相接线图图23为三相Y形CA相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排C相上、黑色夹子夹在母线A相上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组C相引线上方可测量，完成后转下一相接线。图23Y形联接被试电容CA相接线图（4）三相Yn型电容的测量：图24为三相四线Yn形An相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在N线上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上方可测量，完成后转下一相接线。图24Yn形联接被试电容An相接线图图25为三相四线Yn形Bn相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排B相上、黑色夹子夹在N线上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组B相引线上方可测量，完成后转下一相接线。图25Yn形联接被试电容Bn相接线图 图26为三相四线Yn形Cn相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排C相上、黑色夹子夹在N线上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组C相引线上方可测量，完成后可计算三相电容器总电容量。

电容电流测试仪PT连接方式大部分变电站中的4PT的连接方式有两种接法，分别如图9和图10所示。对于图9中这种4PT的接线方式，组成星形的三个PT的开口三角侧被短接，系统零序电压由第四个PT的测量线圈来测量，各相电压分别从A－N、B－N、C－N端测量。这种接线方式下，系统单相接地时N－L端的电压为57.7V。图9 4PT连接方式1图10 4PT连接方式2图10和图9中的接线 区别是在N－L端串接入第四个PT的33V二次线圈，这样当系统单相接地时，N－L两端电压为91V（即57.7V＋33.3V）。在图9和图10中,测量信号都是从N-L端注入。在图9中，零序PT（即第4个PT）的二次零序绕组是ox-oa绕组，其电压通常为（V），则测量时PT变比为。这种接线方式和变比下，对应于测试仪的“PT方式”中的“4PT”方式。也就是说，如果接线方式如图9所示，则在测量电容电流前必须将“参数设置”屏幕中的“PT方式”设置为“4PT”。在图10中，零序PT（即第4个PT）的二次零序绕组是由主绕组ox-oa绕组和副绕组oxo-oao串联组成，主绕组ox-oa的电压为（V），副绕组oxo-oao的电压为100/3V，则测量时PT变比为（其中为电力系统的线电压，如6kV、10kV或35kV）。这种接线方式下，对应于测试仪的“4PT1”连接方式。图11 4PT连接方式3第三种4PT接线方式如图11所示。这种接线方式比较少见意：在测量前还应将与PT二次绕组并联的其它PT二次绕组断开；退出系统中消弧线圈。3、测量注意事项对于4PT的接线方式，当被测的三相对地电容小于30微法时（10kV电容电流约为55A），测量结果是准确的。但当被测系统对地电容容量太大时，测量结果就会随电容的增大而偏差较多。如果想要进行准确测量，可采用以下几种方法：1）如果系统中变压器有中性点或者有接地变压器，也可采用下面介绍的变压器中性点异频信号注入法进行测量。2）将4PT连接方式转变为3PT连接方式，然后按前面所述的3PT方式进行测量。将4PT连接方式转变为3PT连接方式的方法如下：对于4PT连接方式1和方式2， 将第四个PT高压侧短接，并将被短接的开口三角侧打开，从打开两侧注入电流测量即可。这时4PT连接运行方式就完全变成了3PT连接运行方式。

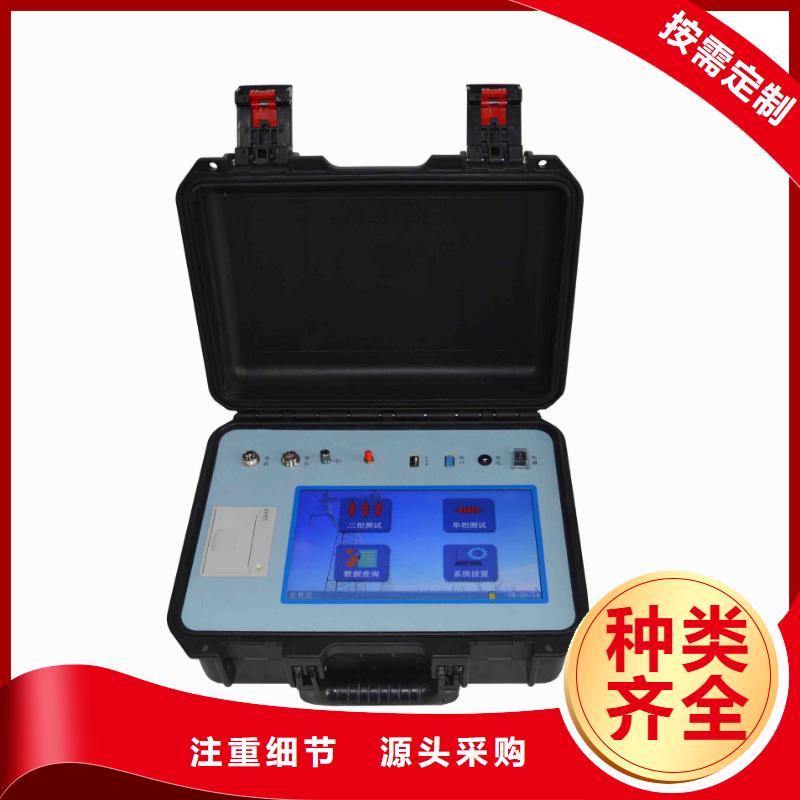

电容电流测试仪但是，现有的基于PT二次侧注入信号法的测试仪体积及重量较大，便携性较差不利于测试量较大的工况。并且，此类测试仪对于4PT连接方式的电网，测量精度极低，难以满足用户需求；需要改变PT连接方式才能准确测量系统电容电流。为解决这些问题，我公司在上一代基于PT二次侧注入信号法测试仪的基础上，经过重新研发设计，开发出新一代产品电容电流测试仪。采用全新硬件结构和速度更快的ARM处理器及AD转换器，内置全新的全数字变频逆变电源，效率高、发热量小、体积小、重量轻。与前一代相比，新一代体积和重量都大大减小，更加便于携带和现场测试。针对4PT连接方式内置变压器中性点信号注入测试法和补偿电容器中性点信号注入测试法，以解决4PT连接方式电网电容电流测试精度不高的问题。在任何时刻（包括测量过程中）都可准确测量零序3U0电压，从而便于用户判断系统工作状态；并且在测试过程中，如果零序3U0电压过高可自动停止测量过程。该测试仪采用工业彩色液晶屏（强光下可读）、中文菜单、人机交互更加友好，并且具备U盘存储和数据打印等功能。接线简单、测试速度快、测试稳定性和数据准确性高，大大减轻了试验人员的劳动强度，提高了工作效率。
